سرعت چرخش الکتروموتور در بسیاری از تجهیزات صنعتی باید متناسب با شرایط کاری تنظیم شود و همیشه نمی‌توان موتور را با یک دور ثابت به کار گرفت. کنترل دور الکتروموتور این امکان را فراهم می‌کند که سرعت چرخش موتور متناسب با نیاز دستگاه تغییر کند و عملکرد سیستم با دقت بیشتری تنظیم شود. این کار علاوه بر کنترل بهتر تجهیزات، می‌تواند به کاهش مصرف انرژی و جلوگیری از وارد شدن فشار اضافی به موتور و اجزای مکانیکی کمک کند.
روش کنترل سرعت به نوع الکتروموتور، توان آن و کاربردی که موتور در آن استفاده می‌شود بستگی دارد. به همین دلیل، انتخاب روش مناسب فقط به کاهش یا افزایش دور موتور محدود نمی‌شود و باید عواملی مانند گشتاور موردنیاز، محدوده سرعت و شرایط کاری دستگاه نیز در نظر گرفته شود.
شما می‌توانید برای دریافت مشاوره رایگان برای خرید و انتخاب بهترین الکتروموتور در بازار ایران با شماره 33940176-021 تماس بگیرید.
اهمیت کنترل دور الکتروموتور در صنعت
در بسیاری از تجهیزات صنعتی، ثابت ماندن سرعت موتور همیشه نتیجه مطلوبی ندارد و لازم است دور موتور با توجه به شرایط کاری دستگاه تغییر کند. کنترل دور الکتروموتور این امکان را فراهم می‌کند تا سرعت چرخش موتور متناسب با نیاز هر فرآیند تنظیم شود. این کار در تجهیزاتی مانند پمپ‌ها، فن‌ها، نوار نقاله‌ها و ماشین‌آلات تولیدی اهمیت زیادی دارد؛ چون تنظیم مناسب سرعت می‌تواند عملکرد دستگاه را بهبود دهد، از استهلاک قطعات کم کند و مانع مصرف انرژی بیشتر از نیاز شود. به همین دلیل، کنترل سرعت الکتروموتور یکی از راهکارهای مهم برای مدیریت بهتر تجهیزات و هماهنگ کردن عملکرد موتور با فرآیندهای صنعتی محسوب می‌شود.
اینورتر یکی از رایج‌ترین تجهیزات برای کنترل سرعت موتورهای الکتریکی محسوب می‌شود و با تغییر فرکانس و ولتاژ ورودی موتور، امکان تنظیم دور آن را فراهم می‌کند. به همین دلیل، کنترل سرعت الکتروموتور با استفاده از اینورتر می‌تواند به مدیریت بهتر عملکرد تجهیزات و هماهنگ کردن سرعت موتور با فرآیندهای صنعتی کمک کند.
مهمترین مزایای کنترل سرعت الکتروموتور
- کاهش مصرف انرژی
- کاهش استهلاک موتور
- تنظیم سرعت متناسب با نیاز دستگاه
- کنترل بهتر فرآیند تولید
- کاهش فشار هنگام راه‌اندازی
- افزایش عمر مفید تجهیزات
- بهبود عملکرد ماشین‌آلات صنعتی
- کنترل دقیق‌تر سرعت با اینورتر
انواع روش‌های کنترل سرعت الکتروموتور سه فاز
برای کنترل سرعت الکتروموتور سه فاز روش‌های مختلفی وجود دارد که هرکدام شیوه متفاوتی برای تغییر و تنظیم دور موتور ارائه می‌دهند. این روش‌ها امکان می‌دهند سرعت چرخش الکتروموتور متناسب با عملکرد تجهیزات و نیاز فرآیند تنظیم شود. در ادامه، رایج‌ترین روش‌های کنترل دور الکتروموتور سه فاز و نحوه عملکرد هرکدام را بررسی می‌کنیم.
1. تغییر تعداد قطب‌ها
تغییر تعداد قطب‌های موتور یکی از روش‌های تغییر سرعت در الکتروموتورهای سه‌فاز است که با تغییر آرایش سیم‌پیچ‌های استاتور انجام می‌شود. سرعت موتور با تعداد قطب‌ها رابطه معکوس دارد؛ بنابراین با افزایش تعداد قطب‌ها، سرعت کاهش پیدا می‌کند و با کاهش تعداد قطب‌ها، موتور با دور بالاتری کار می‌کند. این روش معمولاً در موتورهای چندسرعته و به‌خصوص موتورهای دالاندر استفاده می‌شود و امکان انتخاب چند سرعت مشخص را فراهم می‌کند، اما برخلاف VFD نمی‌توان با آن سرعت موتور را به‌صورت پیوسته تنظیم کرد.

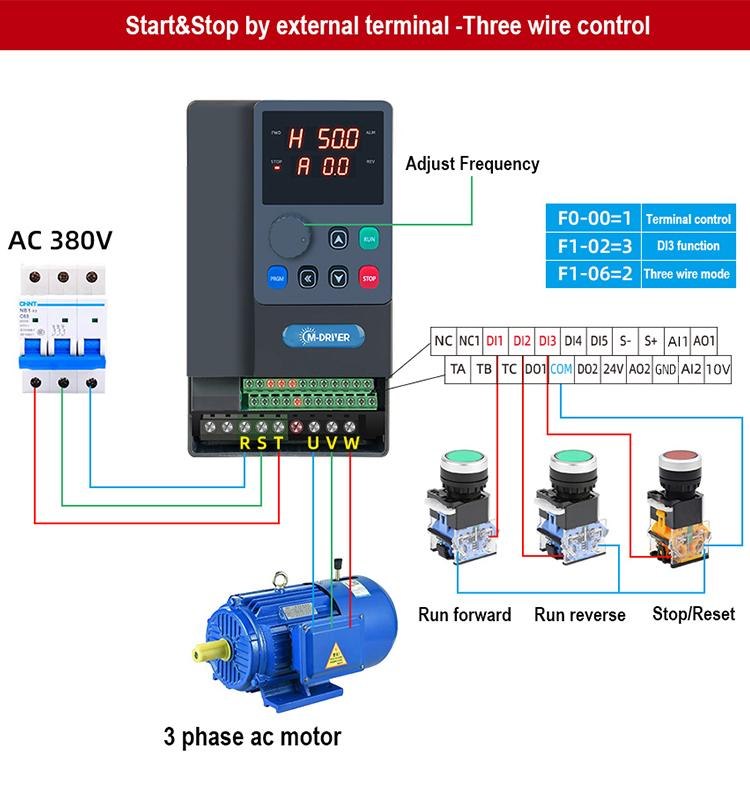

2. تغییر فرکانس با VFD
تغییر فرکانس، رایج‌ترین روش برای کنترل دور الکتروموتور سه‌فاز در کاربردهای صنعتی محسوب می‌شود و با استفاده از درایو فرکانس متغیر یا VFD انجام می‌گیرد. درایو با تغییر فرکانس برق ورودی و تنظیم ولتاژ متناسب با آن، سرعت میدان مغناطیسی استاتور را تغییر می‌دهد و در نتیجه سرعت چرخش موتور نیز تغییر می‌کند. استفاده از VFD علاوه بر امکان تنظیم دقیق و پیوسته سرعت، قابلیت‌هایی مانند راه‌اندازی و توقف نرم، کنترل شتاب و کاهش جریان راه‌اندازی را نیز فراهم می‌کند و به همین دلیل در تجهیزاتی مانند پمپ، فن، نوار نقاله و ماشین‌آلات صنعتی کاربرد زیادی دارد.
3. تنظیم ولتاژ
تنظیم ولتاژ یکی از روش‌هایی است که می‌تواند سرعت الکتروموتور القایی را تغییر دهد، اما دامنه کنترل آن محدود است و برای همه بارها مناسب نیست. با کاهش ولتاژ استاتور، گشتاور تولیدی موتور نیز کاهش پیدا می‌کند و در صورت سنگین بودن بار، موتور ممکن است جریان بیشتری بکشد و بیش از حد گرم شود. این روش بیشتر برای بارهایی که گشتاور موردنیاز آن‌ها با کاهش سرعت کمتر می‌شود، مانند برخی فن‌ها و پمپ‌ها، کاربرد دارد و برای کنترل سرعت الکتروموتور در ماشین‌آلاتی که به گشتاور و دقت بالا نیاز دارند، معمولاً انتخاب مناسبی نیست.
4. استفاده از مقاومت در روتور
استفاده از مقاومت خارجی در مدار روتور، روشی برای کنترل سرعت موتورهای القایی روتور سیم‌پیچی است و در موتورهای قفس سنجابی قابل استفاده نیست. در این روش، مقاومت به مدار روتور اضافه می‌شود و با افزایش آن، لغزش موتور بیشتر شده و سرعت موتور کاهش پیدا می‌کند. مزیت این روش، امکان کنترل سرعت و ایجاد گشتاور مناسب در سرعت‌های پایین است، اما انرژی زیادی در مقاومت به شکل گرما تلف می‌شود و راندمان سیستم کاهش پیدا می‌کند. به همین دلیل، این روش بیشتر در برخی کاربردهای خاص مانند تجهیزات سنگین و موتورهای قدیمی‌تر دیده می‌شود و برای کنترل دور با راندمان بالا معمولاً VFD ترجیح داده می‌شود.
5. استفاده از چوک سری
چوک یا سلف سری با ایجاد راکتانس در مدار تغذیه، جریان و ولتاژ مؤثر اعمال‌شده به موتور را محدود می‌کند و در نتیجه می‌تواند روی سرعت و گشتاور موتور اثر بگذارد. بااین‌حال، این روش کنترل دقیقی روی دور موتور ایجاد نمی‌کند و کاهش ولتاژ می‌تواند باعث افت گشتاور و افزایش تلفات شود. به همین دلیل، چوک سری بیشتر در کاربردهای محدود و برخی سیستم‌های قدیمی مورد استفاده قرار گرفته است و برای کنترل واقعی و پیوسته سرعت موتور سه‌فاز، استفاده از درایو فرکانس متغیر عملکرد مناسب‌تری دارد.
6. استفاده از اتوترانس
اتوترانس با کاهش ولتاژ اعمال‌شده به موتور، بیشتر برای راه‌اندازی الکتروموتورهای سه‌فاز استفاده می‌شود و نباید آن را با روش‌های اصلی کنترل پیوسته سرعت یکسان دانست. در زمان راه‌اندازی، اتوترانس ولتاژ کمتری به موتور می‌رساند تا جریان راه‌اندازی کاهش پیدا کند و فشار کمتری به شبکه وارد شود؛ سپس با رسیدن موتور به شرایط مناسب، موتور به ولتاژ کامل متصل می‌شود. بنابراین اتوترانس بیشتر یک روش راه‌اندازی کاهش‌ولتاژ محسوب می‌شود و برای تغییر مداوم دور موتور در حین کار، گزینه مناسبی نیست.
انواع روش‌های کنترل موتور تک فاز
کنترل سرعت موتور تک‌فاز به دلیل ساختار متفاوت این موتورها، به روش‌ها و تجهیزات متناسب با نوع موتور نیاز دارد. انتخاب روش مناسب می‌تواند سرعت چرخش، گشتاور و نحوه عملکرد موتور را تحت تأثیر قرار دهد و در بعضی کاربردها به کاهش مصرف انرژی و استهلاک تجهیزات نیز کمک کند. به همین دلیل، برای کنترل سرعت الکتروموتور تک‌فاز باید روش مورد استفاده با ساختار موتور و شرایط کاری آن هماهنگ باشد.
1. روش تغییر مقاومت استاتور
در این روش با قرار دادن مقاومت یا تجهیز کنترل‌کننده مناسب در مسیر سیم‌پیچ استاتور، ولتاژ مؤثر اعمال‌شده به موتور کاهش پیدا می‌کند و در نتیجه سرعت و گشتاور موتور تغییر می‌کند. این روش از شیوه‌های قدیمی کنترل موتورهای تک‌فاز محسوب می‌شود و بیشتر در موتورهایی با توان پایین و کاربردهای ساده مورد استفاده قرار گرفته است. محدود بودن محدوده کنترل سرعت، کاهش گشتاور و ایجاد تلفات حرارتی از مهمترین محدودیت‌های آن هستند؛ به همین دلیل برای کاربردهایی که به کنترل دقیق و پایدار دور موتور نیاز دارند، معمولاً روش‌های جدیدتر ترجیح داده می‌شوند.
2. استفاده از درایو یا اینورتر فرکانس متغیر (VFD)
استفاده از درایو فرکانس متغیر یا اینورتر یکی از روش‌های دقیق‌تر برای کنترل سرعت الکتروموتور است، اما امکان استفاده از آن به نوع موتور تک‌فاز بستگی دارد. بسیاری از VFDهای رایج برای موتورهای سه‌فاز طراحی شده‌اند و نمی‌توان آن‌ها را مستقیماً به هر موتور تک‌فازی متصل کرد. برای موتورهای تک‌فاز، باید از درایو سازگار با ساختار موتور استفاده شود؛ به‌خصوص در موتورهایی که مدار راه‌اندازی یا خازن دارند، اتصال نادرست می‌تواند به سیم‌پیچ یا خازن آسیب بزند. در صورت استفاده از درایو مناسب، تغییر فرکانس و ولتاژ می‌تواند امکان تنظیم دور نرم‌تر و کنترل‌شده‌تر را فراهم کند.
3. کنترل سرعت در موتورهای یونیورسال (کاربردهای خانگی و نیمه‌صنعتی)
موتورهای یونیورسال به دلیل ساختار خاص خود، یعنی داشتن سیم‌پیچ استاتور و روتور به‌صورت سری، قابلیت کنترل سرعت مناسبی دارند و سرعت آن‌ها را می‌توان با تغییر ولتاژ ورودی تنظیم کرد. در بسیاری از ابزارهای برقی مانند دریل، جاروبرقی، فرز و برخی تجهیزات نیمه‌صنعتی از مدارهای کنترل مبتنی بر تریاک برای تنظیم توان ورودی و تغییر سرعت استفاده می‌شود. البته کاهش بیش از حد ولتاژ می‌تواند گشتاور موتور را کم کند و باعث افت عملکرد شود؛ بنابراین مدار کنترل باید متناسب با توان موتور و نوع بار انتخاب شود.
انواع روش‌های کنترل دور الکتروموتور AC و DC
روش کنترل دور موتور AC و DC به دلیل تفاوت ساختار این موتورها یکسان نیست. در موتورهای AC، سرعت بیشتر با تغییر فرکانس و تعداد قطب‌ها کنترل می‌شود، در حالی که در موتورهای DC می‌توان سرعت را با تغییر ولتاژ آرمیچر یا شدت میدان مغناطیسی تنظیم کرد. بنابراین روش کنترل دور باید متناسب با نوع موتور و نحوه عملکرد آن انتخاب شود.
1. کنترل سرعت الکتروموتور AC
در موتورهای AC، سرعت چرخش به فرکانس برق و تعداد قطب‌های موتور وابسته است؛ بنابراین یکی از رایج‌ترین روش‌های کنترل دور موتور AC، تغییر فرکانس تغذیه با استفاده از اینورتر یا VFD است. با تغییر فرکانس، سرعت میدان مغناطیسی تغییر می‌کند و موتور نیز متناسب با آن با دور جدید کار می‌کند. در برخی موتورها می‌توان با تغییر تعداد قطب‌ها یا ولتاژ نیز سرعت را تغییر داد، اما این روش‌ها معمولاً محدوده کنترل کمتری دارند و برای همه کاربردها مناسب نیستند.
2. کنترل سرعت الکتروموتور DC
در موتورهای DC، کنترل سرعت معمولاً با تغییر ولتاژ اعمال‌شده به آرمیچر یا تغییر شدت میدان مغناطیسی انجام می‌شود. افزایش ولتاژ آرمیچر معمولاً باعث افزایش سرعت موتور می‌شود و با کاهش آن، سرعت نیز پایین می‌آید. در کاربردهای دقیق‌تر، کنترل دور موتور DC می‌تواند با روش‌هایی مانند PWM انجام شود که با تنظیم توان متوسط ورودی، سرعت موتور را بدون تغییر مستقیم ولتاژ منبع کنترل می‌کند. این روش امکان کنترل نرم و نسبتاً دقیق سرعت را فراهم می‌کند و در تجهیزات صنعتی و سیستم‌های کنترلی کاربرد دارد.
|
نوع موتور |
روش‌های رایج کنترل دور | دقت کنترل سرعت | کاربرد معمول |
| موتور تک‌فاز | تغییر ولتاژ، کنترل مقاومت، درایو سازگار با موتور | متوسط |
فن، پمپ، تجهیزات خانگی و نیمه‌صنعتی |
|
موتور سه‌فاز |
تغییر فرکانس با VFD، تغییر تعداد قطب‌ها، مقاومت روتور در موتورهای روتور سیم‌پیچی | بالا | ماشین‌آلات صنعتی، پمپ، فن و نوار نقاله |
| موتور AC | تغییر فرکانس، تغییر تعداد قطب‌ها، تغییر ولتاژ | متوسط تا بالا |
تجهیزات صنعتی و سیستم‌های محرکه |
|
موتور DC |
تغییر ولتاژ آرمیچر، کنترل میدان، PWM | بالا |
تجهیزات کنترلی، ماشین‌آلات و سیستم‌های نیازمند تنظیم دقیق دور |

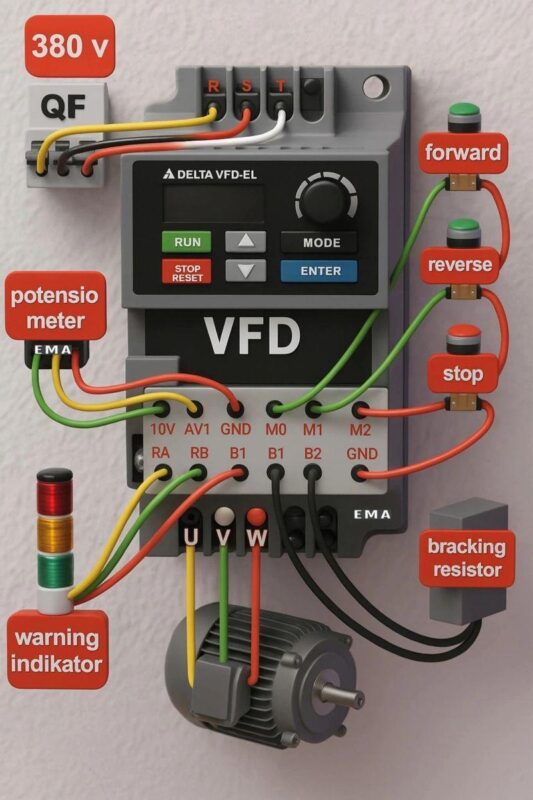

تجهیزات مورد استفاده در کنترل دور الکتروموتور
برای کنترل دور الکتروموتور از تجهیزات مختلفی استفاده می‌شود که هرکدام بر اساس نوع موتور، توان، محدوده سرعت و شرایط کاری انتخاب می‌شوند. اینورتر یا VFD رایج‌ترین تجهیز برای کنترل سرعت موتورهای AC به شمار می‌رود و با تغییر فرکانس و ولتاژ، دور موتور را تنظیم می‌کند. در کنار آن، تجهیزاتی مانند کنترل‌کننده‌های ولتاژ، سافت‌استارترها و کنترلرهای مخصوص موتورهای DC نیز در کاربردهای مختلف مورد استفاده قرار می‌گیرند.
انتخاب تجهیزات مناسب باید با مشخصات موتور و نیاز دستگاه هماهنگ شود تا کنترل سرعت بدون ایجاد افت گشتاور، افزایش دما یا فشار اضافی روی موتور انجام شود. در سیستم‌های صنعتی دقیق‌تر نیز ممکن است از PLC، کنترلر موتور و تجهیزات اندازه‌گیری سرعت در کنار درایو استفاده شود تا سرعت موتور به‌صورت خودکار پایش و تنظیم شود.
فروش انواع الکتروموتور در همگام صنعت سعدی
همگام صنعت سعدی با بیش از ۳۰ سال سابقه در زمینه تأمین تجهیزات صنعتی، انواع الکتروموتور را برای کاربردهای مختلف عرضه می‌کند. در این مجموعه، امکان خرید الکتروموتور ایرانی از برندهای معتبر داخلی و همچنین مدل‌های وارداتی متناسب با نیاز و بودجه پروژه فراهم شده است تا مشتری بتواند موتور مناسب را بر اساس توان، دور، نوع برق و شرایط کاری انتخاب کند.
در کنار محصولات ایرانی، همگام صنعت سعدی انواع الکتروموتور چینی را نیز با مشخصات فنی متنوع عرضه می‌کند. یکی از برندهای شناخته‌شده این مجموعه، الکتروموتور ارسم گوانگلو است که همگام صنعت سعدی از سال ۱۳۹۰ به‌عنوان واردکننده مستقیم آن فعالیت می‌کند و محصولات این برند را همراه با خدمات پس از فروش ارائه می‌دهد.
تنوع مدل‌ها و توان‌های موجود باعث می‌شود انتخاب الکتروموتور برای کاربردهایی مانند پمپ، فن، نوار نقاله و تجهیزات صنعتی با سهولت بیشتری انجام شود. کارشناسان همگام صنعت سعدی نیز می‌توانند بر اساس مشخصات دستگاه و شرایط بهره‌برداری، گزینه مناسب را برای خرید معرفی کنند.
جمع‌بندی
کنترل دور الکتروموتور امکان تنظیم سرعت موتور متناسب با نیاز تجهیزات و شرایط کاری را فراهم می‌کند و می‌تواند به بهبود عملکرد، کاهش مصرف انرژی و کاهش استهلاک سیستم کمک کند. روش مناسب کنترل سرعت به نوع موتور، توان، گشتاور موردنیاز و نوع بار بستگی دارد و نمی‌توان یک روش را برای همه موتورها مناسب دانست. در موتورهای سه‌فاز، استفاده از اینورتر و تغییر فرکانس یکی از دقیق‌ترین و رایج‌ترین روش‌ها محسوب می‌شود، در حالی که موتورهای تک‌فاز و DC به تجهیزات و روش‌های متناسب با ساختار خود نیاز دارند. انتخاب صحیح روش و تجهیزات کنترل دور می‌تواند عملکرد پایدارتر و عمر مفید بیشتری برای الکتروموتور ایجاد کند.
سوالات متداول
۱. کنترل دور الکتروموتور چیست؟
کنترل دور الکتروموتور به مجموعه روش‌هایی گفته می‌شود که امکان تغییر و تنظیم سرعت چرخش موتور را متناسب با نیاز دستگاه فراهم می‌کند. این کار می‌تواند با تغییر فرکانس، ولتاژ، تعداد قطب‌ها یا روش‌های متناسب با نوع موتور انجام شود.
۲. بهترین روش کنترل دور الکتروموتور چیست؟
برای بسیاری از موتورهای سه‌فاز، استفاده از اینورتر یا VFD یکی از بهترین روش‌ها محسوب می‌شود؛ زیرا امکان تنظیم پیوسته و دقیق سرعت را فراهم می‌کند. بااین‌حال، انتخاب روش مناسب باید بر اساس نوع موتور، توان، گشتاور و شرایط کاری انجام شود.
۳. چگونه سرعت الکتروموتور را کم و زیاد کنیم؟
روش تغییر سرعت به نوع الکتروموتور بستگی دارد و می‌تواند با تغییر فرکانس، ولتاژ یا تعداد قطب‌ها انجام شود. در موتورهای سه‌فاز، اینورتر رایج‌ترین راه برای افزایش یا کاهش کنترل‌شده سرعت محسوب می‌شود.
۴. آیا اینورتر برای کنترل سرعت همه الکتروموتورها مناسب است؟
خیر، هر اینورتری برای همه موتورها مناسب نیست و باید سازگاری آن با نوع موتور بررسی شود. بسیاری از اینورترهای رایج برای موتورهای سه‌فاز طراحی شده‌اند و برای موتورهای تک‌فاز به تجهیزات سازگار با ساختار موتور نیاز است.
۵. کنترل دور موتور سه‌فاز چگونه انجام می‌شود؟
کنترل دور موتور سه‌فاز معمولاً با تغییر فرکانس برق ورودی توسط اینورتر انجام می‌شود. با تغییر فرکانس، سرعت میدان مغناطیسی موتور تغییر می‌کند و دور موتور نیز متناسب با آن تغییر می‌کند.
۶. کنترل دور موتور تک‌فاز چگونه انجام می‌شود؟
کنترل سرعت موتور تک‌فاز به نوع موتور بستگی دارد و می‌تواند با روش‌هایی مانند کنترل ولتاژ یا تجهیزات مخصوص انجام شود. برای موتورهای دارای خازن، استفاده از کنترل‌کننده یا درایو نامناسب می‌تواند به موتور آسیب وارد کند.
۷. آیا می‌توان دور موتور AC را با اینورتر کنترل کرد؟
بله، بسیاری از موتورهای AC به‌ویژه موتورهای القایی سه‌فاز را می‌توان با اینورتر کنترل کرد. اینورتر با تغییر فرکانس و تنظیم ولتاژ، امکان تغییر سرعت موتور را فراهم می‌کند.
۸. کنترل دور موتور DC چگونه انجام می‌شود؟
سرعت موتور DC معمولاً با تغییر ولتاژ آرمیچر یا شدت میدان مغناطیسی کنترل می‌شود. در بسیاری از کاربردها نیز از روش PWM برای تنظیم توان ورودی و کنترل دقیق‌تر سرعت استفاده می‌شود.
۹. آیا کاهش دور موتور باعث کاهش مصرف برق می‌شود؟
در بسیاری از کاربردها، کاهش سرعت می‌تواند مصرف انرژی را کاهش دهد، اما میزان صرفه‌جویی به نوع موتور و بار متصل به آن بستگی دارد. این مزیت در بارهای گشتاور متغیر مانند برخی پمپ‌ها و فن‌ها بیشتر دیده می‌شود.
۱۰. آیا کنترل دور الکتروموتور باعث کاهش عمر موتور می‌شود؟
استفاده صحیح از تجهیزات کنترل دور معمولاً باعث کاهش عمر موتور نمی‌شود و حتی می‌تواند با کاهش فشار هنگام راه‌اندازی و جلوگیری از کارکرد نامناسب، استهلاک را کمتر کند. انتخاب نادرست درایو یا تنظیمات نامناسب می‌تواند باعث افزایش حرارت و آسیب به موتور شود.
۱۱. برای انتخاب تجهیزات کنترل دور الکتروموتور چه نکاتی باید بررسی شود؟
نوع موتور، توان، جریان نامی، محدوده سرعت، گشتاور موردنیاز و نوع بار باید پیش از انتخاب تجهیزات بررسی شوند. همچنین سازگاری اینورتر یا کنترلر با موتور و شرایط محیطی محل نصب نیز باید در نظر گرفته شود.
۱۲. تفاوت کنترل دور موتور AC و DC در چیست؟
در موتورهای AC، کنترل سرعت معمولاً با تغییر فرکانس یا تعداد قطب‌ها انجام می‌شود، درحالی‌که در موتورهای DC تغییر ولتاژ آرمیچر یا کنترل میدان کاربرد بیشتری دارد. به همین دلیل، تجهیزات و روش کنترل دور این دو نوع موتور با یکدیگر متفاوت هستند.
