الکتروگیربکس در واقع ترکیبی از دو عنصر اصلی صنعت یعنی الکتروموتور و گیربکس است. موتور وظیفه تولید نیروی محرکه را دارد و گیربکس وظیفه تغییر سرعت و افزایش گشتاور را بر عهده میگیرد. اهمیت الکتروگیربکس به حدی است که بدون آن بسیاری از ماشین آلات عملاً قابل استفاده نخواهند بود. از نوار نقالههای ساده در کارخانههای بسته بندی گرفته تا کورههای عظیم در صنایع فولاد، همه به نوعی وابسته به این تجهیز هستند. در این مقاله تلاش میکنم با نگاهی دقیق، کاربردی و علمی به معرفی الکتروگیربکس، اجزا، عملکرد، انواع و نکات انتخاب آن بپردازیم.

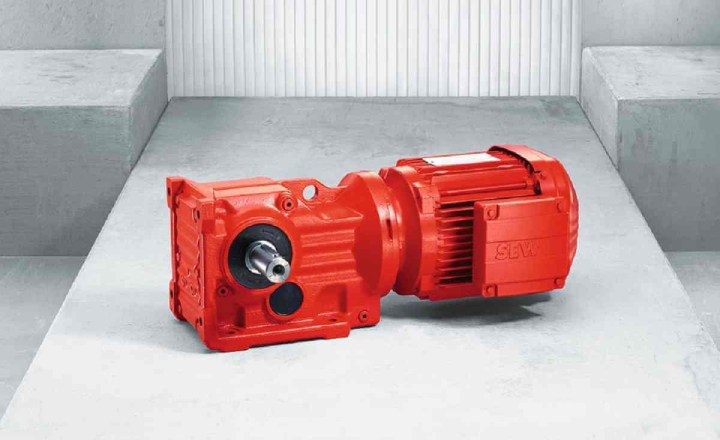

کاربردهای الکتروگیربکس چیست؟

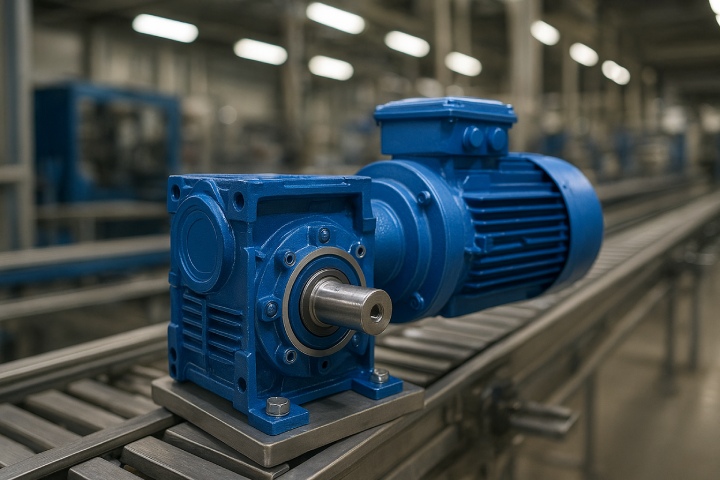

الکتروگیربکسها ترکیبی هوشمند از موتور الکتریکی و گیربکس مکانیکی هستند که با هدف کاهش سرعت و افزایش گشتاور به کار میروند. همین ویژگی باعث شده است که این تجهیز در طیف وسیعی از صنایع و حتی در مصارف غیر صنعتی جایگاه ویژهای پیدا کند. در ادامه، کاربردهای صنعتی و غیرصنعتی الکتروگیربکس را به طور جداگانه بررسی میکنیم.
کاربردهای صنعتی الکتروگیربکس
الکتروگیربکس در صنایع مختلف به عنوان قلب سیستمهای مکانیکی عمل میکند. مهمترین موارد استفاده صنعتی عبارتاند از:
- صنایع فولاد و معادن: برای راهاندازی نوار نقالههای سنگین، بالابرهای صنعتی، کورهها و سیستمهای خردایش مواد معدنی.
- صنایع سیمان: در چرخاندن آسیابها و کورههای بزرگ که نیازمند گشتاور بالا و سرعت کنترلشده هستند.
- صنایع غذایی و دارویی: در ماشین آلات بسته بندی، میکسرها و دستگاههای انتقال محصول.
- صنایع نفت، گاز و پتروشیمی: جهت راهاندازی پمپهای سنگین، همزنها و سیستمهای انتقال سیالات.
- سیستمهای حمل و نقل صنعتی: شامل انواع جرثقیلهای سقفی، آسانسورهای باری و ماشینآلات جابجایی مواد.
- ماشین سازی و خودروسازی: برای خطوط مونتاژ و تجهیزات تولید قطعات خودرو.
کاربردهای غیرصنعتی الکتروگیربکس
هرچند بیشتر تصور میشود الکتروگیربکس فقط در صنعت استفاده میشود، اما این تجهیز در بخشهای غیرصنعتی نیز بسیار کاربردی است:
- کشاورزی: برای راه اندازی پمپهای آب، سیستمهای آبیاری مکانیزه و ماشین آلات کشاورزی کوچک.
- تجهیزات شهری: درهای اتوماتیک پارکینگها، سیستمهای حرکت پله برقی و دربهای سنگین صنعتی.
- کارگاهها و مشاغل کوچک: دستگاههای برش، تراش و ابزارهای مکانیکی سبک.
- سیستمهای خانگی و ساختمانی: مانند جک دربهای اتوماتیک، کرکرههای برقی و برخی تجهیزات ورزشی یا تفریحی که نیازمند کنترل حرکت هستند.
اجزای اصلی الکتروگیربکس
الکتروگیربکس از دو قسمت الکتروموتور و گیربکس صنعتی تشکیل شده است که در ادامه به هرگدام آنها میپردازیم.
الکتروموتور
قلب هر الکتروگیربکس همان الکتروموتور است. این موتور میتواند AC یا DC باشد. الکتروموتور سه فاز اغلب از موتورهای AC هستند و در توانهای بالا استفاده میشوند، در حالی که الکتروموتور تک فاز برای توانهای کمتر و محیطهای خانگی یا کارگاهی مناسباند.
انواع الکتروموتور:
- سنکرون: سرعت آن ثابت و متناسب با فرکانس شبکه است.
- آسنکرون (القایی): پرکاربردترین نوع موتور صنعتی با قیمت کمتر و نگهداری آسان.
- DC: امکان کنترل دقیق سرعت را فراهم میکند.
- سروو موتور: برای کارهای دقیق و اتوماسیون عالی است.
گیربکس
گیربکس وظیفه دارد دور خروجی موتور را کم کرده و در مقابل گشتاور را افزایش دهد.
اجزا گیربکس صنعتی
- مارپیچ (هلیکال) برای انتقال نرم و کمصدا.
- حلزونی برای کاهش زیاد سرعت در فضای کم.
- سیارهای برای دقت بالا و ظرفیت گشتاور سنگین.
- کرانویل پینیون برای تغییر جهت انتقال نیرو.

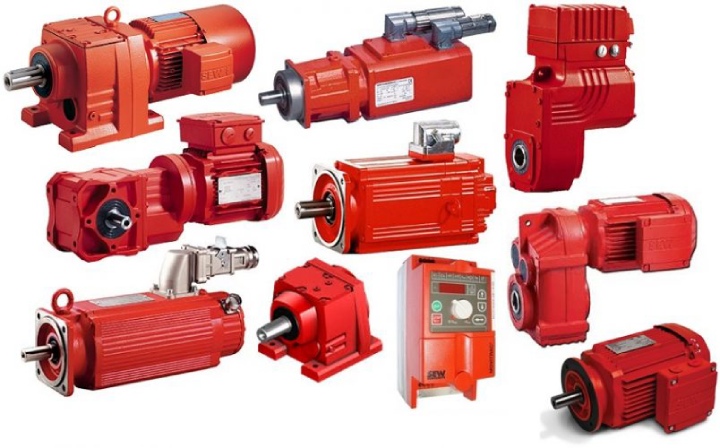

انواع الکتروگیربکسها
الکتروگیربکسها به واسطه تنوع در طراحی گیربکس و شرایط کاری الکتروموتور، در مدلها و دسته بندیهای مختلف تولید میشوند. هر نوع ویژگیها، مزایا و محدودیتهای خاصی دارد که باعث میشود در کاربردهای مشخصی استفاده شود. انتخاب صحیح نوع الکتروگیربکس نقش مهمی در بهینه سازی مصرف انرژی، افزایش عمر تجهیز و کاهش هزینههای نگهداری دارد.
الکتروگیربکس حلزونی
الکتروگیربکس حلزونی، به دلیل طراحی ساده، قیمت مناسب و توانایی ایجاد نسبت تبدیلهای بالا یکی از پرکاربردترین و محبوبترین انواع الکتروگیربکس است. ، البته راندمان آنها نسبت به مدلهای دیگر پایینتر و معمولاً در کاربردهای سبک و نیمه سنگین مانند نوار نقالههای کوچک، بالابرهای ساده یا ماشین آلات بسته بندی استفاده میشوند.
الکتروگیربکس هلیکال
الکتروگیربکس هلیکال به واسطه تماس مورب دندانهها راندمان بالاتر، به طور یکنواختتر نیرو را منتقل میکنند. این مدل از الکتروگیربکس برای بارهای سنگینتر و کار مداوم مناسباند. در صنایع فولاد، سیمان و معادن به طور گسترده از گیربکسهای هلیکال استفاده میشود.
الکتروگیربکسهای شافت مستقیم
الکتروگیربکس شافت مستقیم در صنایع مختلف استفاده میشود. این الکتروگیربکس زمانی به کار میروند که نیاز به انتقال نیرو در یک خط مستقیم باشد. الکتروگیربکس شافت مستقیم یا هلیکال یکی از پرکاربردترین انواع الکتروگیربکسهاست که در این مدل، شافت ورودی و خروجی در یک راستا قرار دارند و به همین دلیل انتقال نیرو به شکلی مستقیم و بدون زاویه انجام میگیرد. طراحی جمع و جور، راندمان بالا و عمر طولانی از ویژگیهای این دسته است. این ویژگیها موجب شده است که الکتروگیربکس شافت مستقیم برای کارهای دائمکار و شرایطی که به طول عمر بالا نیاز دارند، انتخابی ایدهآل باشد
الکتروگیربکسهای کرانویل
الکتروگیربکسهای کرانویل بیشتر برای تغییر زاویه حرکت (معمولاً ۹۰ درجه) استفاده میشوند. در الکتروگیربکس کرانویل شافت ورودی و خروجی عمود بر یکدیگر قرار دارند. چرخ دندههای مخروطی به کار رفته در این نوع گیربکس، انتقال قدرت را با دقت و راندمان خوبی انجام میدهند. به همین دلیل، الکتروگیربکس کرانویل برای سیستمهایی که نیاز به تغییر جهت حرکت در فضاهای محدود دارند، بسیار کاربردی است.
این مدل به دلیل استحکام بالا و توان تحمل بارهای سنگین، در دستگاههایی که محدودیت فضا دارند و نیاز به تغییر مسیر انتقال قدرت است، کارایی ویژهای دارند.
الکتروگیربکس سیارهای
الکتروگیربکسهای سیارهای جزء دقیقترین و قدرتمندترین الکتروگیربکس هستند. این مدل از الکتروگیربکس ها به دلیل ساختار خاصشان میتوانند نسبت تبدیلهای متنوع با راندمان بالا ایجاد کنند و در عین حال حجم کمی داشته باشند. در صنایع رباتیک، هوافضا، ماشینآلات CNC و سامانههای دقیق صنعتی از این مدلها استفاده میشود.
الکتروگیربکس آویز
الکتروگیربکس آویز کمتر شناخته شده اما کاربردی است. این الکتروگیربکس به گونهای طراحی شده است که بدون نیاز به پایه یا شاسی اضافی، مستقیماً روی شافت دستگاه نصب میشود. همین ویژگی باعث صرفه جویی در فضا و کاهش هزینههای نصب و راه اندازی میشود. این گیربکس معمولاً از چرخدندههای هلیکال یا ترکیبی بهره میبرد که علاوه بر راندمان بالا، صدای کمی هم تولید میکنند. طراحی جمع و جور آن باعث میشود در کارخانجاتی که فضای کمی دارند یا در ماشینآلاتی که نصب آسان اهمیت دارد، بسیار مورد توجه قرار گیرد.
در نهایت باید توجه داشت که انتخاب هر نوع الکتروگیربکس وابسته به فاکتورهایی مثل نسبت تبدیل، میزان گشتاور، شرایط محیطی، فضای نصب و هزینه اولیه و نگهداری است.
مزایا و معایب الکتروگیربکس
الکتروگیربکس به مانند همه وسایل صنعتی مزایا و معایبی دارد که به آنها میپردازیم.
مزایای الکتروگیربکس
الکتروگیربکسها به دلیل ترکیب الکتروموتور و گیربکس صنعتی در یک مجموعه، مزایای زیادی دارند که باعث محبوبیت آنها در صنایع مختلف شده است. مهمترین مزیت این تجهیزات، صرفه جویی در فضا و کاهش پیچیدگی نصب است. زیرا به جای استفاده از یک موتور و یک گیربکس جداگانه، هر دو در قالب یک مجموعه یکپارچه ارائه میشوند. علاوه بر این، راندمان بالا در انتقال قدرت، امکان انتخاب نسبت تبدیلهای متنوع و قابلیت استفاده در شرایط کاری سنگین از دیگر ویژگیهای مثبت الکتروگیربکس است. همچنین این تجهیزات با طول عمر بالا و هزینه نگهداری کم، گزینهای اقتصادی برای کارفرمایان محسوب میشوند.
مزایا
- اشغال فضای کم
- نصب و راهاندازی سادهتر
- راندمان بالای انتقال قدرت
- تنوع در نسبت تبدیل
- طول عمر بالا
- هزینه نگهداری پایین
- قابلیت کار در شرایط سخت صنعتی
- کاهش چشمگیر هزینه
- کاهش لرزش و صدا.
معایب الکتروگیربکس
هرچند الکتروگیربکسها کاربرد گستردهای دارند، اما بدون محدودیت هم نیستند. از جمله معایب آنها میتوان به محدودیت در سرعتهای بسیار بالا اشاره کرد، چرا که در چنین شرایطی عملکردشان بهینه نخواهد بود. همچنین در صورت خرابی یکی از اجزا (مثلاً الکتروموتور یا گیربکس)، معمولاً کل مجموعه تحت تأثیر قرار میگیرد و هزینه تعمیر یا تعویض افزایش مییابد. وزن نسبتاً بالای برخی مدلها و نیاز به روغنکاری یا سرویس دورهای هم از جمله مواردی است که باید در نظر گرفته شود. به همین دلیل، انتخاب درست نوع الکتروگیربکس متناسب با شرایط کاری، اهمیت زیادی دارد.
معایب
- محدودیت در سرعتهای بسیار بالا
- هزینه تعمیر یا تعویض نسبتاً بالا
- آسیب پذیری مجموعه در صورت خرابی یک جزء
- وزن زیاد در برخی مدلها
- نیاز به سرویس و روغنکاری دورهای
نکات مهم در انتخاب الکتروگیربکس مناسب
اگر در انتخاب الکتروگیربکس دقت کافی صورت نگیرد، هم هزینههای نگهداری افزایش پیدا میکند و هم بازدهی سیستم کاهش مییابد. اولین نکتهای که باید به آن توجه داشت، نوع کاربرد و شرایط کاری است. برای مثال، اگر الکتروگیربکس قرار است به صورت دائمکار در یک کارخانه فولاد فعالیت کند، باید مدلی با راندمان بالا و توان تحمل بار زیاد انتخاب شود؛ در حالی که برای یک کارگاه کوچک، شاید یک مدل سادهتر و اقتصادیتر کافی باشد.
نکته دیگر میزان گشتاور و سرعت خروجی مورد نیاز است. هر صنعتی بر اساس نیاز خود به نسبت تبدیل خاصی احتیاج دارد؛ بنابراین باید با محاسبات دقیق، مدلی انتخاب شود که توانایی تأمین گشتاور و سرعت مورد نظر را داشته باشد. علاوه بر این، شرایط محیطی نیز اهمیت بالایی دارد. محیطهای مرطوب، پر گرد و غبار یا دارای دمای بالا، نیازمند الکتروگیربکسهایی هستند که مقاومت بالایی در برابر خوردگی و استهلاک داشته باشند.
همچنین نباید فضای نصب نادیده گرفته شود. برخی محیطها محدودیت فضا دارند و همین موضوع انتخاب نوع گیربکس (مثلاً آویز یا کرانویل) را تحت تأثیر قرار میدهد. در کنار این موارد، توجه به برند و کیفیت ساخت اهمیت ویژهای دارد. گیربکسهای معتبر با استانداردهای بینالمللی معمولاً طول عمر بالاتری دارند و از نظر تأمین قطعات یدکی و خدمات پس از فروش نیز مطمئنتر هستند.
نکات کلیدی انتخاب الکتروگیربکس
- دقت در هماهنگی قدرت الکتروموتور با گیربکس برای جلوگیری از فشار اضافه
- بررسی ظرفیت حرارتی گیربکس و توانایی دفع گرما در کار دائمکار
- توجه به نوع روانکاری (گریس یا روغن) و سهولت سرویس دورهای
- ارزیابی امکان توسعه یا ارتقای سیستم در آینده
- در نظر گرفتن سطح صدای گیربکس
- انتخاب مدل با راندمان انرژی بالاتر برای کاهش هزینه برق در درازمدت
- محاسبه دقیق توان و گشتاور مورد نیاز.
- بررسی شرایط محیطی مانند رطوبت، گرد و غبار، دما.
- انتخاب دور ورودی و خروجی بر اساس نیاز.
- تعیین نوع نصب (افقی، عمودی، آویز).
- توجه به جنس بدنه و کیفیت چرخدندهها.

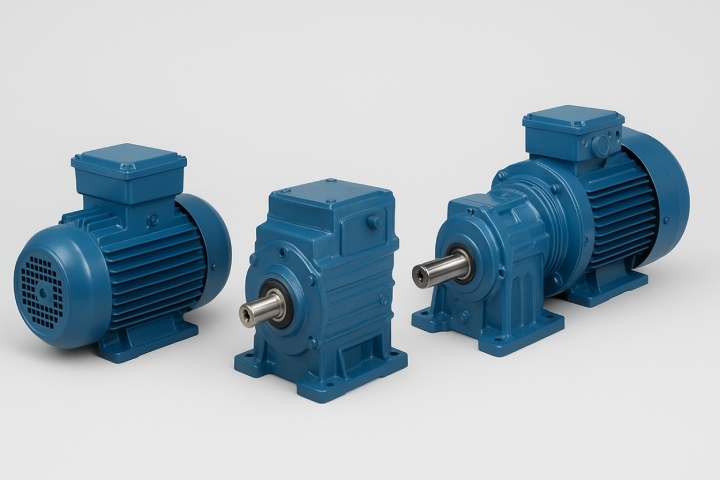

چگونه طول عمر الکتروگیربکس را افزایش دهیم؟
افزایش طول عمر الکتروگیربکس تنها به کیفیت ساخت و برند آن بستگی ندارد، بلکه نحوه استفاده، شرایط نگهداری و سرویسهای دورهای نیز نقش مهمی ایفا میکنند. بسیاری از خرابیها به دلیل غفلت در نگهداری و یا انتخاب نادرست الکتروگیربکس رخ میدهد. بنابراین اگر به دنبال افزایش طول عمر و کاهش هزینههای تعمیر و تعویض هستید، باید مجموعهای از اصول کلیدی را رعایت کنید. در ادامه به مهمترین عوامل نگهداری الکتروگیربکس اشاره میکنیم
- انتخاب صحیح الکتروگیربکس: انتخاب صحیح الکتروگیربکس متناسب با نیاز کاربردی مهمترین نکته برای افزایش طول عمر الکتروگیربکس است. بسیاری از افراد در انتخاب دچار اشتباه میشوند و گیربکسی با توان کمتر یا بیشتر از نیاز واقعی تهیه میکنند. این موضوع در بلند مدت موجب استهلاک شدید قطعات و حتی سوختن موتور خواهد شد.
- سرویس و نگهداری منظم: روانکاری مناسب و منظم بسیار پر اهمیت است. روغن در الکتروگیربکس نقش حیاتی دارد و کیفیت و سطح آن باید همواره تحت کنترل باشد. کمبود یا آلودگی روغن میتواند سایش دندهها و بلبرینگها را چندین برابر کند.
- کنترل شرایط محیطی: دمای بیش از حد، گرد و غبار، رطوبت یا ارتعاشات اضافی محیط میتواند روی عملکرد الکتروگیربکس اثر منفی بگذارد. در چنین شرایطی باید اقدامات پیشگیرانه مانند نصب فیلتر، سیستم تهویه یا عایق بندی انجام شود.
- جلوگیری از بارگذاری بیش از حد: بار اضافی یا استفاده مداوم در حالت اورلود، عمر مفید گیربکس را به شدت کاهش میدهد. همیشه باید تناسب میان توان الکتروموتور و گیربکس رعایت شود.
- استفاده از سیستمهای خنک کننده: یکی از مهمترین عوامل کاهش طول عمر الکتروگیربکس، دمای بالای حین کار است. وقتی حرارت از حد استاندارد بالاتر برود، روغن خاصیت روانکاری خود را از دست داده و دندهها سریعتر ساییده میشوند. استفاده از فنهای خنک کننده، رادیاتورهای روغن یا حتی سیستمهای خنک کننده آبی در گیربکسهای بزرگ صنعتی، میتواند دما را کنترل کرده و عمر دستگاه را به شکل قابل توجهی افزایش دهد.
- رعایت دستورالعملهای نصب و بهره برداری: کوچکترین خطا مثل شاقول نبودن پایهها، سفت نکردن اتصالات یا حتی انتخاب نادرست سایز کوپلینگ، فشار مضاعفی به شافت و دندهها وارد میکند. همچنین رعایت ترتیب روشن و خاموش کردن دستگاه، جلوگیری از بارگذاری ناگهانی و توجه به ظرفیت واقعی گیربکس، مانع از آسیبهای غیرقابل جبران خواهد شد.
- نوآوریها و تکنولوژیهای جدید: امروزه شرکتهای سازنده، گیربکسها را با استفاده از متریال پیشرفته مثل فولادهای آلیاژی مقاوم، دندههای سخت کاری شده و سیستمهای روانکاری خودکار تولید میکنند. این نوآوریها باعث میشود گیربکس در شرایط سختتر هم دوام بیشتری داشته باشد. علاوه بر این، طراحیهای بهینه در کاهش اصطکاک و صدای کارکرد، نقش مهمی در افزایش راندمان و طول عمر دستگاه ایفا میکند.
- اتصال به اینورتر: اینورتر نه تنها امکان تنظیم سرعت دوران الکتروموتور را فراهم میکند، بلکه هنگام استارت و توقف از ایجاد شوکهای مکانیکی جلوگیری میکند. همین ویژگی ساده، به مرور زمان جلوی ترک خوردگی دندهها و شکستگی شافت را میگیرد. از طرف دیگر، با کنترل هوشمند بار و سرعت، مصرف انرژی هم کاهش یافته و در نتیجه استهلاک کلی مجموعه کمتر میشود.
نتیجه گیری
الکتروگیربکسها یکی از حیاتیترین اجزای صنعت مدرن هستند. بدون آنها بسیاری از دستگاهها امکان کارکرد صحیح نخواهند داشت. شناخت انواع، کاربردها و نحوه انتخاب صحیح این تجهیزات، به شما کمک میکند بهترین گزینه را برای نیاز صنعتی خود پیدا کنید. آینده این تجهیزات هم با ورود تکنولوژیهای هوشمند روشنتر از همیشه است.
سوالات متداول
۱. بهترین برندهای الکتروگیربکس کدامند؟
برندهای مختلفی در ایران موجود هستند، از جمله موتوواریو، سهند، شاکرین و SEW. انتخاب برند به بودجه و نیاز صنعتی بستگی دارد.
۲. آیا میتوان الکتروگیربکس را در محیط مرطوب استفاده کرد؟
بله، اما باید از مدلهای ضد زنگ یا دارای پوشش محافظ استفاده شود.
۳. تفاوت الکتروگیربکس با موتور گیربکس جداگانه چیست؟
الکتروگیربکس یک مجموعه یکپارچه است، نصب راحتتر و راندمان بالاتری دارد، در حالی که موتور و گیربکس جداگانه انعطاف بیشتری در تعویض اجزا فراهم میکنند.
۴. چگونه بهترین الکتروگیربکس را انتخاب کنیم؟
با محاسبه توان و گشتاور مورد نیاز، توجه به شرایط محیطی، انتخاب برند معتبر و بررسی خدمات پس از فروش.
۵. چرا راندمان الکتروگیربکس اهمیت دارد؟
راندمان بالا به معنای هدررفت کمتر انرژی و کاهش دمای کاری است. این موضوع علاوه بر صرفهجویی در برق، باعث افزایش طول عمر دندهها و یاتاقانها میشود.
۶. آیا نوع روغن در عملکرد الکتروگیربکس تأثیر دارد؟
بله، انتخاب روغن متناسب با نوع گیربکس و دمای کاری بسیار مهم است. استفاده از روغن نامناسب باعث کاهش روانکاری، افزایش اصطکاک و حتی خرابی جدی قطعات میشود.
۷. الکتروگیربکس چه نقشی در کاهش صدا و لرزش دارد؟
طراحی مناسب دندهها و کیفیت ساخت بالا میتواند لرزش و صدای ناشی از کارکرد موتور را به حداقل برساند. به همین دلیل گیربکسهای صنعتی مدرن نسبت به نمونههای قدیمی، بسیار کمصداتر هستند.
۸. وزن الکتروگیربکس چه اهمیتی دارد؟
وزن گیربکس نشاندهنده میزان متریال و استحکام آن است. گیربکسهای سنگینتر معمولاً دوام بالاتری دارند، اما باید متناسب با سازه یا دستگاه انتخاب شوند تا فشار اضافی به بدنه وارد نکنند.
